工业级ROS2定位系统架构设计与优化

项目概述#

项目背景#

企业痛点#

合作企业现有的定位系统存在以下核心问题：

项目目标#

重构企业定位系统，实现：

• ✅ 清晰的模块化架构设计
• ✅ 稳定高效的节点通信
• ✅ 可靠的数据存储方案
• ✅ 适配工业场景的高可用性

我的职责与贡献#

1. 系统架构设计#

负责整体 ROS2 系统架构设计 与 节点模块化拆分：

架构设计原则#

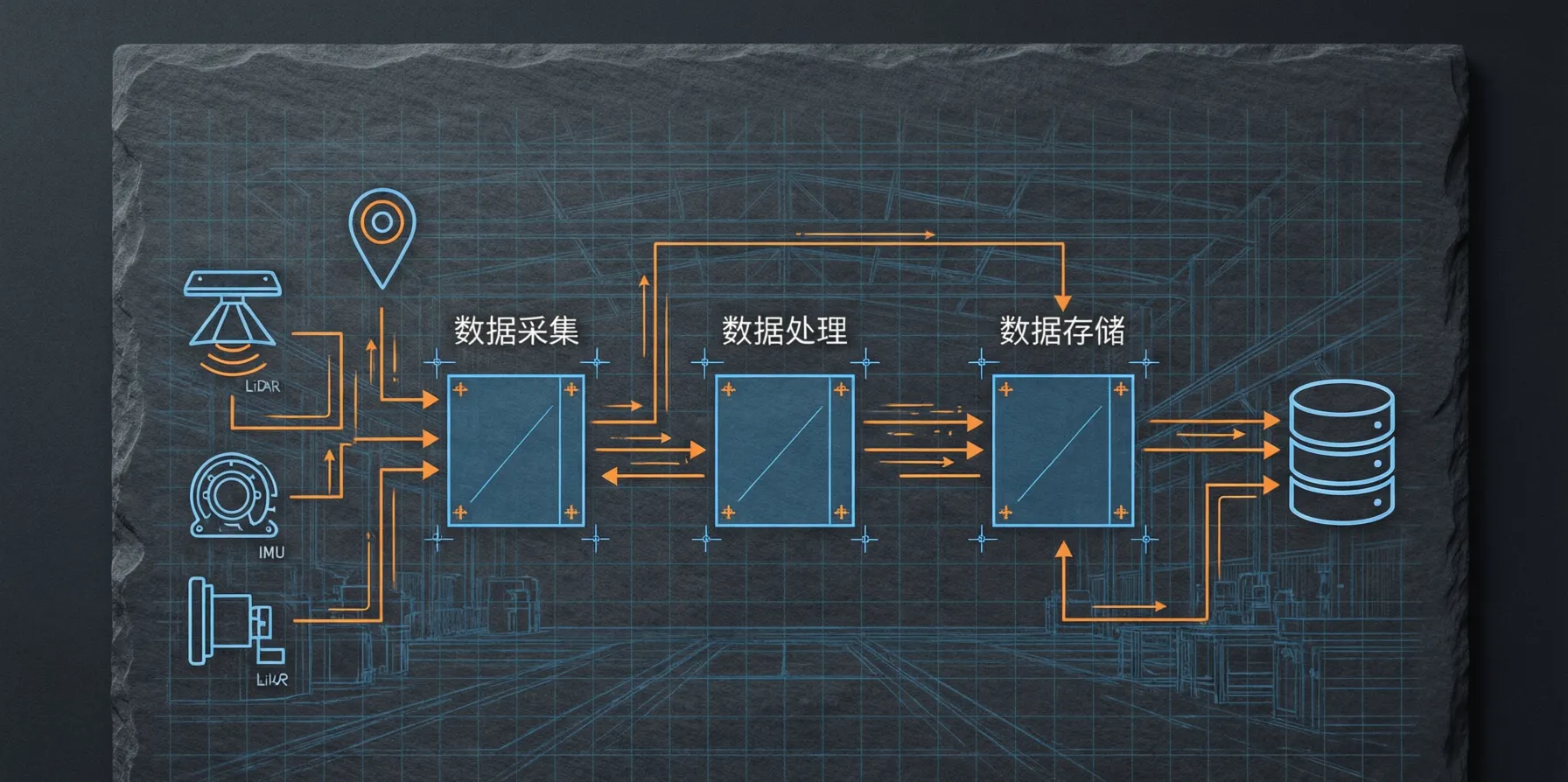

flowchart TD
  Sensor[传感器层
激光雷达 / IMU / 编码器] --> Acquire[定位采集节点
Node_Acquisition]
  Acquire --> Process[数据处理节点
Node_Processing]
  Acquire --> Storage[存储交互节点
Node_Storage]
  Process --> Storage

  Acquire --- A1[传感器驱动]
  Acquire --- A2[原始数据采集]
  Acquire --- A3[数据预处理]

  Process --- P1[数据滤波]
  Process --- P2[坐标变换]
  Process --- P3[定位算法计算]

  Storage --- S1[SQLite本地数据库]
  Storage --- S2[数据持久化存储]
  Storage --- S3[历史数据查询接口]

三大核心节点设计#

2. 算法驱动代码封装#

使用 C++ 完成算法驱动代码的 ROS2 封装：

• 将原有算法库封装为 ROS2 节点
• 设计标准化的输入输出接口
• 实现异常处理与错误恢复机制

3. 自定义消息与话题通信#

设计 3 种自定义通信消息格式：

话题通信拓扑：

flowchart TB
  T1[/sensors/raw_data/] --> N1[定位采集节点]
  N1 --> T2[/processing/input/]
  T2 --> N2[数据处理节点]
  N2 --> T3[/storage/input/]
  Q1[/storage/query/] --> N3[存储交互节点]
  N3 --> Q2[/storage/response/]

4. 数据存储架构#

SQLite 数据库设计#

-- 定位数据表
CREATE TABLE position_data (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    timestamp DATETIME DEFAULT CURRENT_TIMESTAMP,
    pose_x REAL NOT NULL,
    pose_y REAL NOT NULL,
    pose_theta REAL NOT NULL,
    covariance_matrix BLOB,
    data_source VARCHAR(50)
);

-- 系统日志表
CREATE TABLE system_logs (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    timestamp DATETIME DEFAULT CURRENT_TIMESTAMP,
    log_level VARCHAR(10),
    node_name VARCHAR(50),
    message TEXT
);

存储优化策略#

• 批量写入：累积一定数据量后批量写入，减少I/O开销
• 索引优化：对timestamp字段建立索引，加速时间范围查询
• 数据压缩：对历史数据进行压缩存储，节省磁盘空间

系统验证与成果#

稳定性测试#

性能提升#

项目成果#

• ✅ 完成 ROS2 系统架构优化，节点职责清晰，耦合度大幅降低
• ✅ 节点通信延迟降低 30%，数据存储效率提升 40%
• ✅ 系统通过 72 小时连续稳定性测试
• ✅ 获得合作企业技术负责人的认可
• ✅ 目前处于批量测试阶段，预计 Q2 正式部署

X 因素：洞察与技能迁移#

核心洞察#

1. 工业级 ROS2 系统设计方法论#

总结出”工业级 ROS2 系统模块化设计与联调方法”：

flowchart TB
  A[需求分析] --> B[架构设计]
  B --> C[节点拆分]
  C --> D[接口定义]
  D --> E[并行开发]
  E --> F[集成测试]
  F --> G[持续优化]

关键原则：

• 单一职责：每个节点只负责一个核心功能
• 松耦合：节点间通过标准话题/服务通信，避免直接依赖
• 高内聚：节点内部功能紧密相关，便于维护和测试
• 容错设计：节点崩溃自动重启，数据不丢失

2. 实时性与可靠性的平衡#

工业场景对系统的实时性和可靠性都有极高要求：

• 实时性优化：采用零拷贝传输、批量处理、异步I/O等技术
• 可靠性保障：心跳检测、自动重连、数据校验、异常恢复

技能沉淀#

可迁移方向#

• 海洋装备嵌入式控制系统：船舶定位、水下机器人导航
• 智能装备工业落地：AGV/AMR调度系统、仓储物流自动化
• 工业物联网平台：设备监控、数据采集、远程运维

技术亮点总结#

┌──────────────────────────────────────────────────────────────┐
│                 工业级ROS2定位系统技术亮点                      │
├──────────────────────────────────────────────────────────────┤
│                                                              │
│  🏗️ 模块化架构      三节点设计，职责清晰，易于维护            │
│                                                              │
│  ⚡ 性能优化        通信延迟-30%，存储效率+40%                │
│                                                              │
│  🛡️ 高可用设计      72小时稳定运行，自动故障恢复              │
│                                                              │
│  📊 数据管理        SQLite本地存储，高效查询                  │
│                                                              │
└──────────────────────────────────────────────────────────────┘

相关项目#

本文最后更新于 2025 年 12 月
